Shenzhen HengDrive Technologies Co., Ltd. ist einer der zuverlässigsten Hersteller und Lieferanten von bürstenlosen Gleichstrom-Getriebemotoren in China. Mit reichlich Erfahrung heißen wir Sie herzlich willkommen, hier in unserer Fabrik bürstenlose Gleichstrom-Getriebemotoren aus China zu verkaufen. Wir nehmen auch individuelle Bestellungen entgegen.

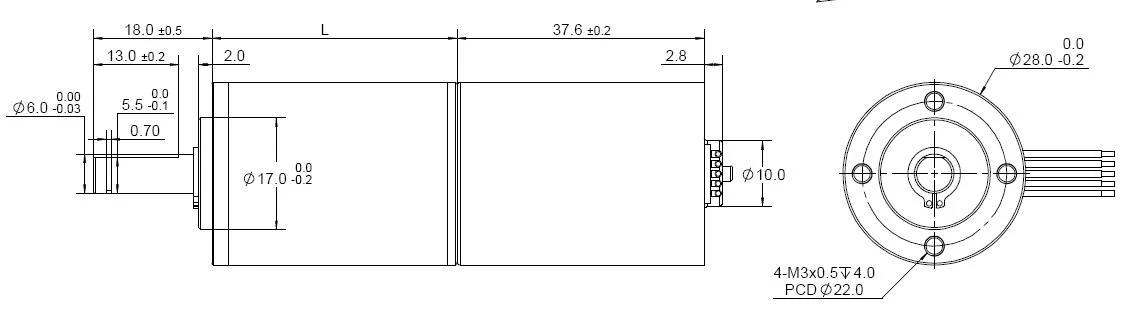

Umrisszeichnung: Einheit: Millimeter

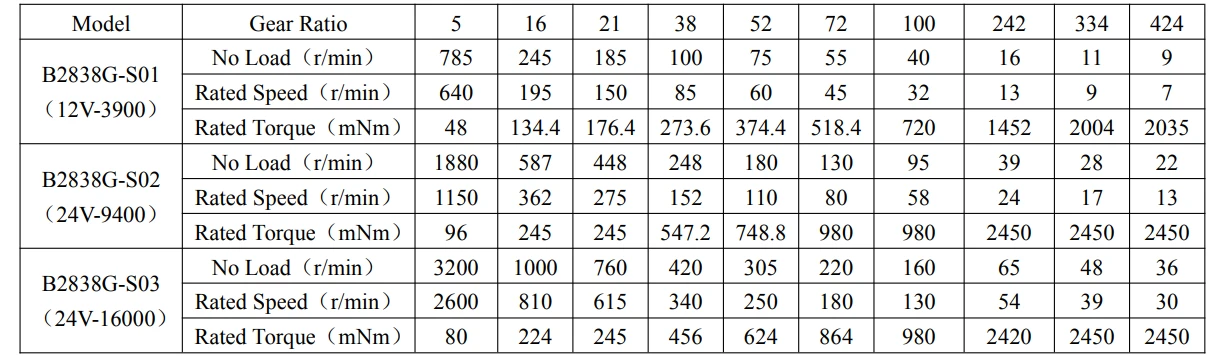

Drehmoment- und Geschwindigkeitsliste

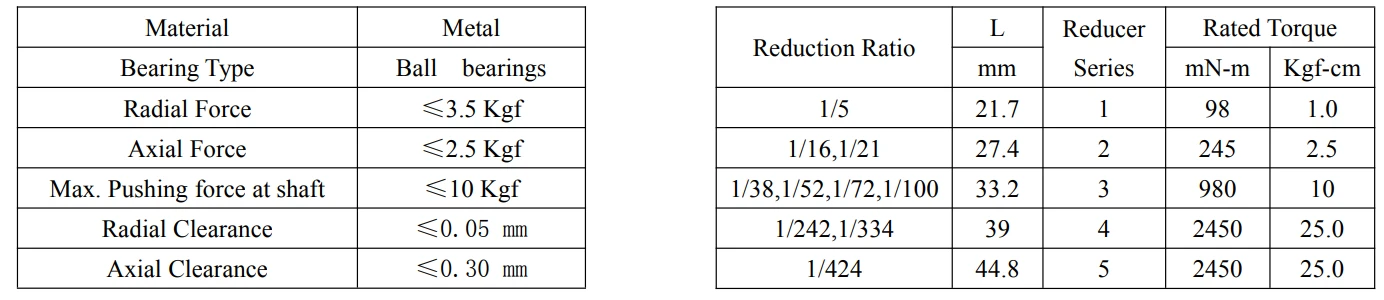

Getriebecharakteristik
Beachten:Die Daten in diesem typischen Datenblatt gelten für andere bestimmte Kunden. Spannung, Nenndrehmoment, Drehzahl, Strom, Leistung sowie Merkmale und Abmessungen der Wellenverlängerung können geändert werden, um kundenspezifische Anforderungen zu erfüllen.

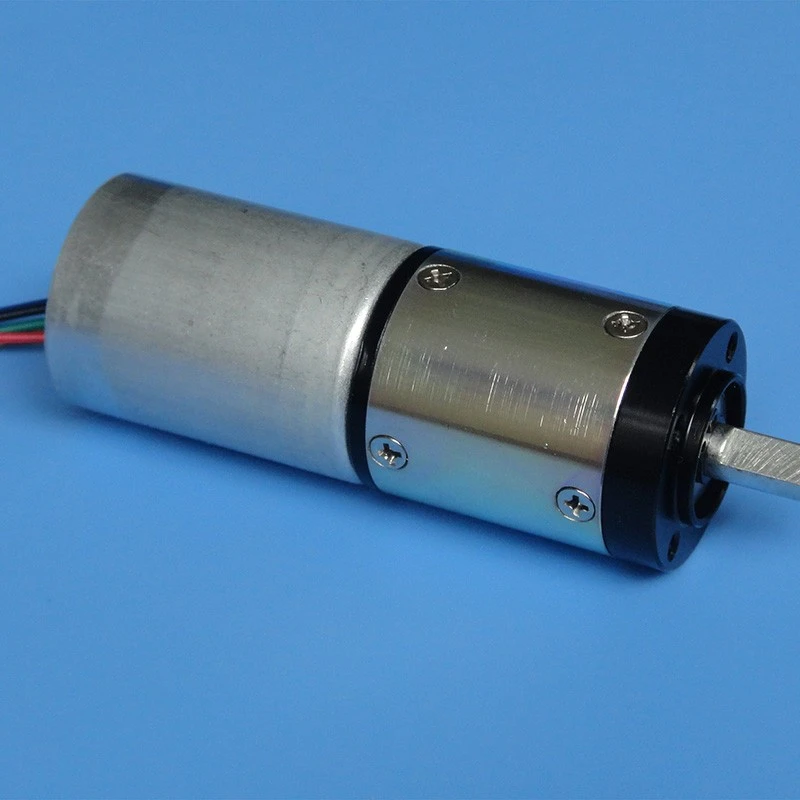

Bürstenloser Gleichstrom-Getriebemotor
Unser bürstenloser bürstenloser Gleichstromgetriebemotor integriert fortschrittliche BLDC-Motortechnologie mit einem präzisionsgefertigten Planeten- oder Parallelwellengetriebe. Diese Motorserie wurde für Anwendungen entwickelt, die eine hohe Drehmomentdichte, eine präzise Drehzahlregelung und einen langen wartungsfreien Betrieb- erfordern. Sie ist das ideale Upgrade gegenüber herkömmlichen bürstenbehafteten Gleichstrom- und Wechselstrom-Induktionsmotoren. Zu den typischen Anwendungen gehören fahrerlose Transportfahrzeuge (FTS), medizinische Geräte, industrielle Förderbänder, Roboterarme, Verpackungsmaschinen und Solar-Tracking-Systeme.
Wichtigste technische Merkmale des bürstenlosen Gleichstrom-Getriebemotors
- Nennleistung: 50 W – 3 kW
- Spannungsoptionen: 24 V / 48 V / 72 V DC
- Drehzahlbereich: 500 – 3000 U/min (Motor), Abtriebsdrehzahl über Getriebeübersetzungen 3:1 bis 100:1
- Getriebetypen: Planetengetriebe (höhere Drehmomentdichte) oder Stirnradgetriebe (kosten-effektiv)
- Feedback-Optionen: Hall-Sensoren, Encoder (optisch/magnetisch) oder Resolver
- Schutzklasse: IP54 – IP65 (anpassbar)
- Wirkungsgrad: Bis zu 88 % für Motor + 95 % pro Getriebestufe
Warum sollten Sie sich für unseren BLDC-Getriebemotor entscheiden – Herstellervorteile
Kerntechnologieführerschaft
Unser hauseigenes Forschungs- und Entwicklungsteam verfügt über mehr als 15 Jahre Erfahrung im elektromagnetischen Design. Wir nutzen die Finite-Elemente-Analyse (FEA), um Stator- und Rotorstrukturen zu optimieren und das Rastmoment im Vergleich zum Branchendurchschnitt um 30 % zu reduzieren. Dies führt zu einem extrem-sanften Betrieb bei niedrigen Drehzahlen und minimalen akustischen Geräuschen.
Integrierte Getriebepräzision
Im Gegensatz zu modularen Baugruppen gewährleistet unser integriertes Design eine perfekte Wellenausrichtung und Fettrückhaltung. Zahnräder werden aus legiertem 20CrMnTi-Stahl hergestellt, aufgekohlt und auf eine Genauigkeit von DIN 5 oder besser geschliffen. Daraus ergibt sich eine Getriebelebensdauer von über 10.000 Stunden bei Nennlast.
Kompatibilität mit Smart Controllern
Bürstenloser Gleichstrom-Getriebemotor. Jeder Motor kann mit unseren intelligenten Trapez- oder FOC-Treibern (Field Oriented Control) kombiniert werden. Zu den Funktionen gehören: Drehzahlregelung mit geschlossenem Regelkreis (±0,5 %), programmierbare Strombegrenzung, regeneratives Bremsen und CANopen-/RS485-/Modbus-Kommunikation.
Strenge Tests
100 % der Motoren durchlaufen:
- Dynamisches Auswuchten des Rotors
- Keine-Last und Volllast-Einbrennen-für 2 Stunden
- Prüfung des Isolationswiderstands (500 V DC) und der Spannungsfestigkeit
- Vibrations- und Temperaturanstiegsmessung
Zertifizierungen
- Unsere BLDC-Getriebemotoren und unsere Produktionsanlagen sind vollständig zertifiziert, um globale Standards zu erfüllen:
- CE (EMV- und LVD-Richtlinien) – Gewährleistet sicheres elektrisches Design und elektromagnetische Verträglichkeit für europäische Märkte.
- RoHS 3.0 – Konform mit der Beschränkung gefährlicher Stoffe in Industrieanlagen.
- ISO 9001:2024 – Zertifiziertes Qualitätsmanagementsystem für Design, Produktion und Kundendienst.
- UL 1004 (bei ausgewählten Modellen) – Für Sicherheitsanforderungen des nordamerikanischen Marktes.
- Verifizierter IP-Schutz – von Dritten-getestet gemäß IEC 60529.
- REACH – Registrierung, Bewertung, Zulassung von Chemikalien – vollständige Einhaltung.
Typische Leistungsdaten (48 V, 400 W, Verhältnis 10:1)
|
Nenndrehmoment |
12 Nm (Abtrieb) |
|
Nein-aktuell laden |
1.2A |
|
Nennstrom |
9.5A |
|
Maximale Effizienz |
86 % bei 1200 U/min Leistung |
|
Isolationsklasse |
F (155 Grad) |
|
Umgebungstemperatur |
-20 Grad bis +60 Grad |
Bestellung und Anpassung
Wir bieten niedrige MOQs (50 Einheiten) und schnelle Lieferzeiten (15-25 Tage für kundenspezifische Wellen, Anschlüsse oder Bremsoptionen). White-Label-Branding und nicht standardmäßige Spannungen (12 V, 96 V) sind auf Anfrage erhältlich.
Für Ingenieure, die eine langlebige, energiesparende und präzise gesteuerte Bewegungslösung suchen, bietet unser CE/RoHS/UL-zertifizierter bürstenloser Gleichstromgetriebemotor unübertroffene Zuverlässigkeit. Kontaktieren Sie unser technisches Vertriebsteam für 3D-Zeichnungen, Drehmoment-{4}Geschwindigkeitskurven oder Mustertests.
